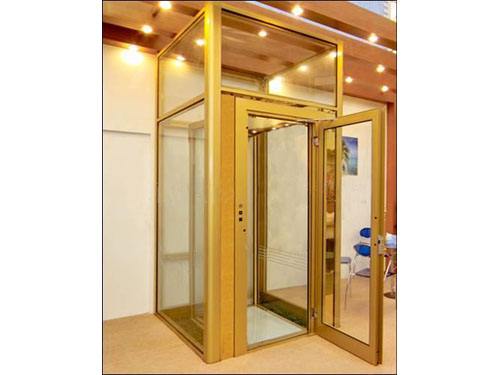

曳引式家用电梯设计方案探讨

家用电梯的井道空间比较有限，例如有限的井道平面尺寸、有限的顶层高度、有限的底坑深度（有的甚至无底坑），通常情况下，不可能建造电梯机房。那么如何给家用电梯提供一个适当的设计方案，从而满足用户舒适、便利和个性化的需求，是徐州家用电梯公司华益电梯要竭尽全力承担的责任。

家用电梯的驱动系统主要采用液压驱动和钢丝绳曳引驱动方式。液压驱动的家用电梯成本造价比较高，那么使用时间长了以后还可能存在维护困难、容易产生油污等相关问题。因此钢丝绳曳引驱动的家用电梯有后来居上的趋势，越来越受到用户欢迎。如何恰当地确定曳引式家用电梯的设计方案呢？小编将从以下几个方面分别谈一些体会。

1、GB/T21739-2008《家用电梯制造与安装规范》的相关要求

首先，应熟悉国家标准GB/T21739-2008《家用电梯制造与安装规范》的相关要求，特别是一些与确定方案相关的特定性的标准条文。现小编从中作如下摘录，供读者参考。

（1）家用电梯的额定速度不应大于0.4m/s，对于无轿门的家用电梯额定速度宜不大于0.3m/s；

（2）轿厢的行程（提升高度）不应超过12m；

（3）额定载重量不应大于400kg；

（4）家用电梯安装在私人住宅中，仅供单一家庭成员使用，它也可以在非单一家庭使用的建筑物内，作为单一家庭进入其住所的工具，但是建筑物内的公众或其他居住者无法进入和使用；

（5）轿厢的净装载面积（扶手所占面积也应计算在内）不应超过1.6㎡；

（6）导靴和悬挂端接装置的最高部位与轿顶垂直投影范围内井道顶最低部件之间的垂直距离不小于0.10m；

（7）固定在轿顶上的设备最高部件与轿顶垂直投影范围内井道顶最低部件之间的垂直距离不小于0.3m；

（8）轿顶站立区域最高水平面与井道顶部最低部件之间的垂直距离（未装机械阻止装置）不小于1.00m；

（9）轿厢压在完全压缩的缓冲器上时，轿厢底部最低部件与底坑地面之间的垂直间距不小于0.10m。底坑中轿厢垂直投影范围内所固定的最高部件与轿厢的最低部件（除护脚板、导靴外）之间的垂直距离（未装下机械阻止装置）不小于0.30m。

2、曳引式家用电梯的配置

曳引机的选择

由于一般的家用电梯的顶层造型不具备顶层机房的结构，所以一般的曳引式家用电梯都采用无机房的形式。由于井道空间的局限，曳引机宜选用体积较小的永磁同步曳引机，而永磁同步曳引机一般又有用在1：1或2：1悬挂比的情况。1：1悬挂比时，传动结构简单，但所对应的曳引机造价较贵，不利于市场竞争与推广；而2：1悬挂比时，虽然传动结构稍微复杂，但所选的曳引机的造价便宜较多。所以，小编倾向于在2：1悬挂比的情况下选用对应的永磁同步曳引机。

门系统的选择

家用电梯的门系统一般为电动的水平滑动门系统和手动的折叠轿门配以外敞式铰链层门。由于手动式的门使用不太方便，特别是对老人、小孩、残障人不方便，故笔者倾向于使用电动的水平滑动门，而传统的中分门或双折旁开门系统技术成熟，也便于采购。

家用电梯的功能选择

家用电梯必须考虑的功能有以下四种：

（1）停电应急平层功能：由于家用电梯使用环境的特殊性，一旦发生停电关人事件，救援很可能不像在公共场所那么及时，所以家用电梯必须有停电应急平层功能。

（2）外线电话接入功能。由于家用电梯使用环境的特殊性，电梯发生故障时，特别是困人时，必须考虑使用外线电话进行报警或求援。

（3）扶手式操纵箱。由于家庭内有小孩，也可能有残疾人，为了方便起见，家用电梯一般要设置扶手式操纵箱以方便操纵。

（4）残障人用梯功能。如果家庭中有残障人或者应业主的要求，家用电梯要考虑方便轮椅进入、盲文按钮、语音报站中的某些功能。

家用电梯根据具体情况可不要的功能有以下两种：

（1）全集选控制功能。由于家用电梯提升高度不大于12m，楼层数较少，用信号控制完全能满足要求，不一定非要用高度自动化控制的全集选控制。

（2）自动返基站功能。由于家用电梯使用人员较少，为了更有效、更方便地服务业主，没有必要设置自动返基站功能。

3、曳引式家用电梯（悬挂比2：1）的井道布置

井道布置需要尽可能满足业主对家用电梯在诸如额定载重量、额定速度、轿厢尺寸、开门尺寸等方面的要求，还需考虑底坑的深度及顶层的高度。因此，需要对曳引式家用电梯进行多种结构、多种传动方式的设计。
